Přehled nabízených produktů - Skleněné stříšky a markýzy

Jsme jedna z největších specializovaných firem v České republice, která vyrábí, dodává i montuje tyto celoskleněné zavěšované stříšky, především typy bez bez nutnosti podpůrné ocelové konstrukce.

Navrhneme a spočítáme pro Vás optimální variantu vzhledem k požadované velikosti a podmínek montáže. Za více než 10 let jsme namontovali stovky různých typů těchto stříšek a markýz. Montujeme po celém území ČR!!

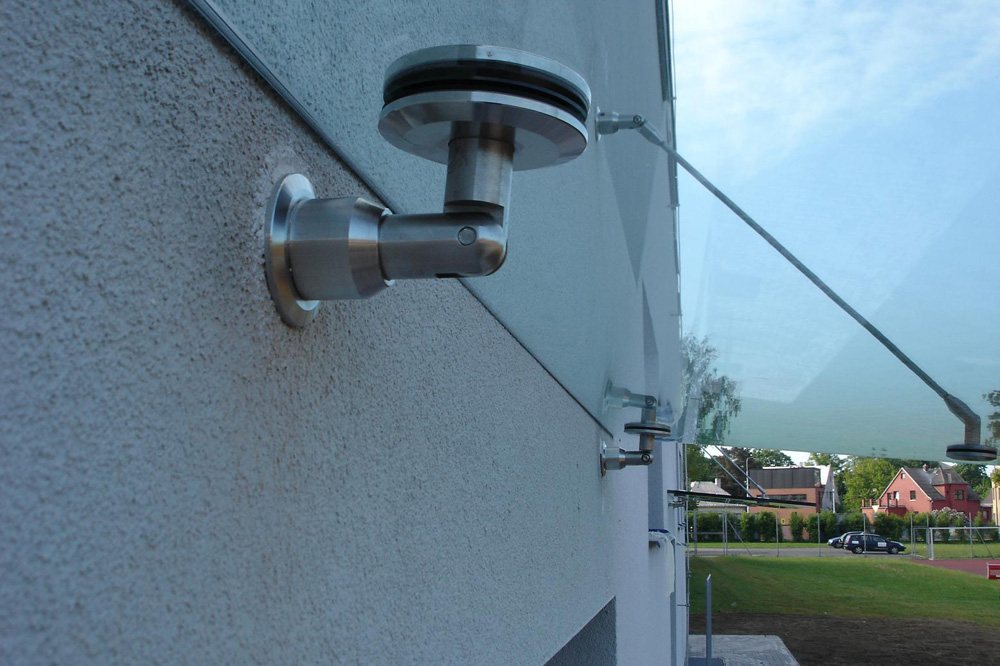

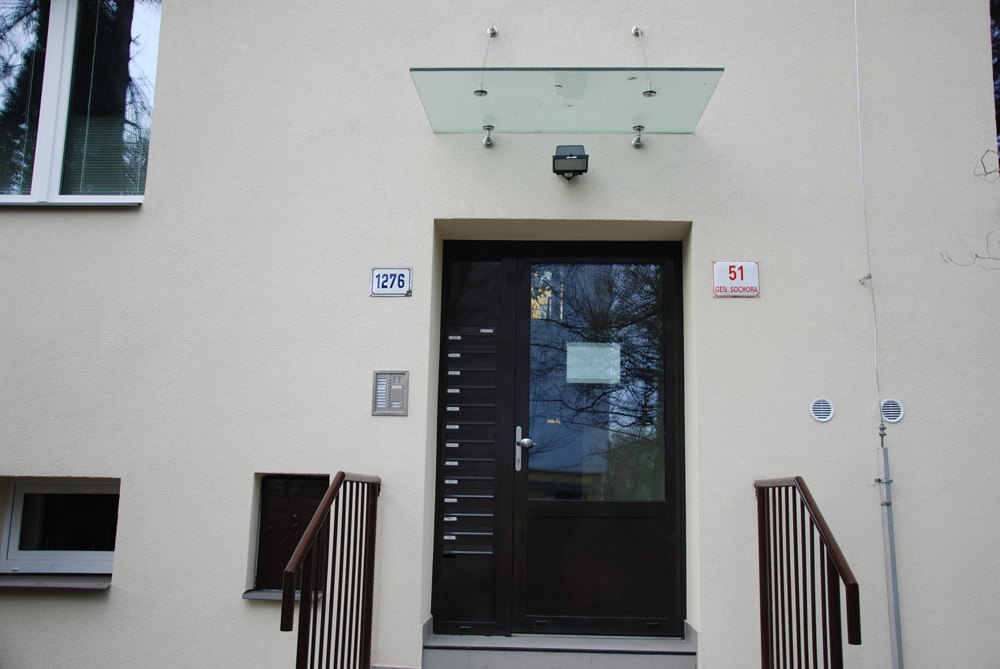

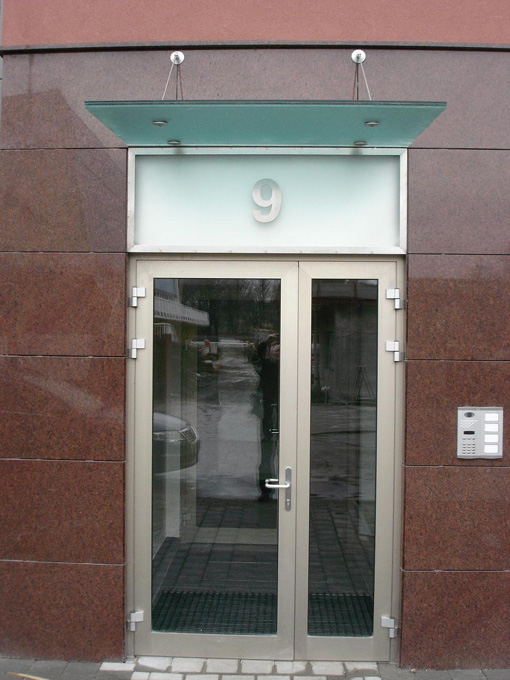

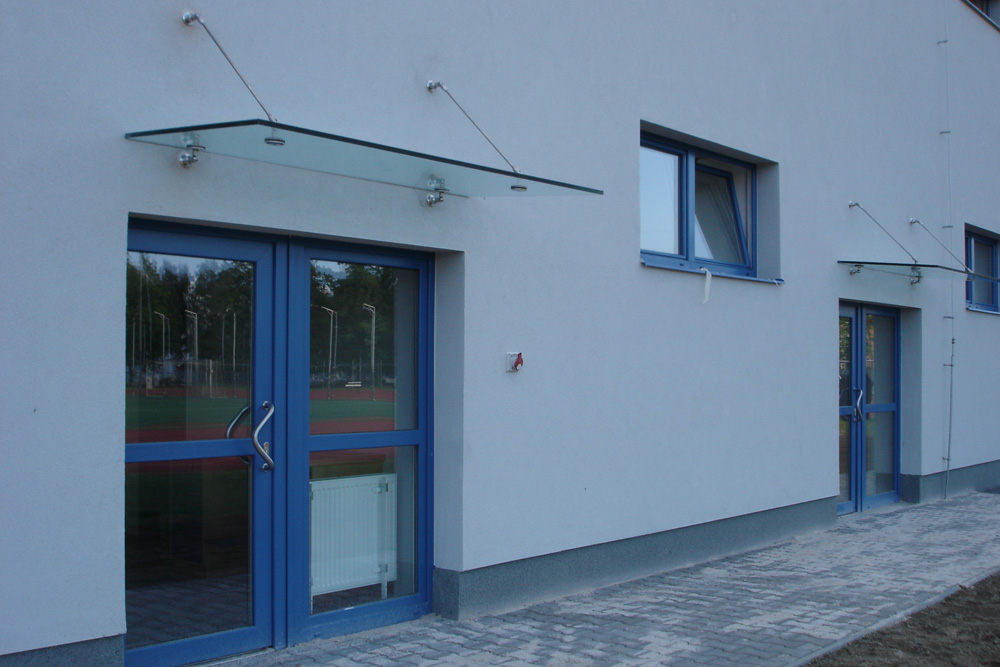

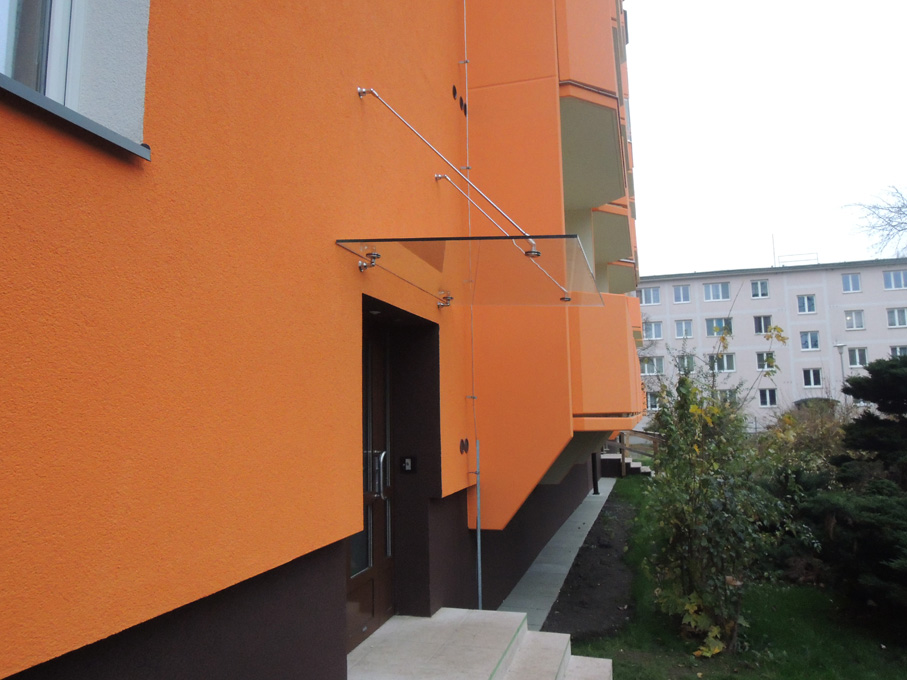

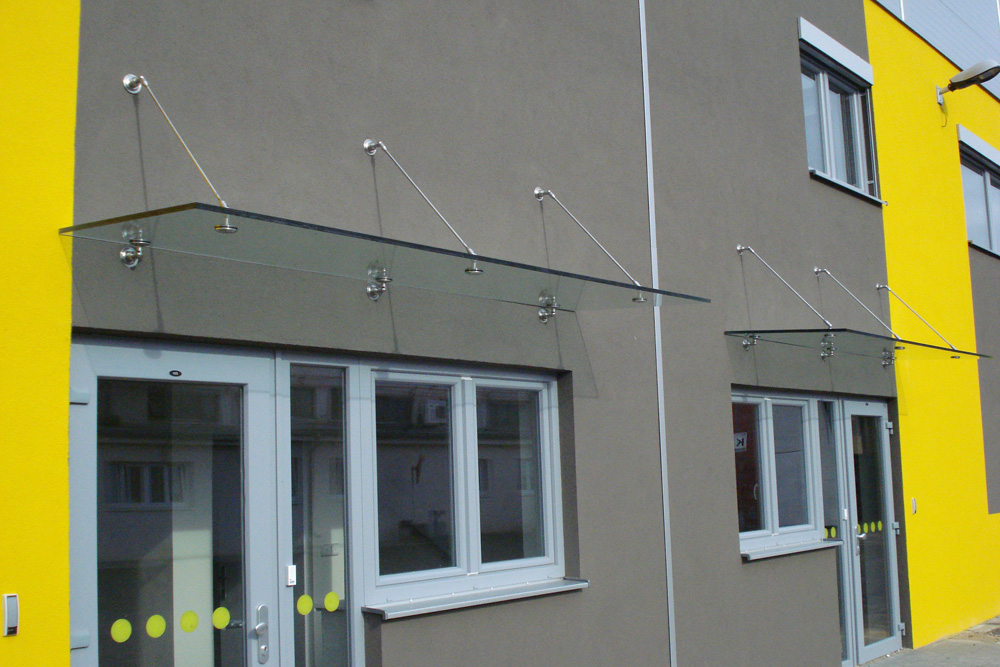

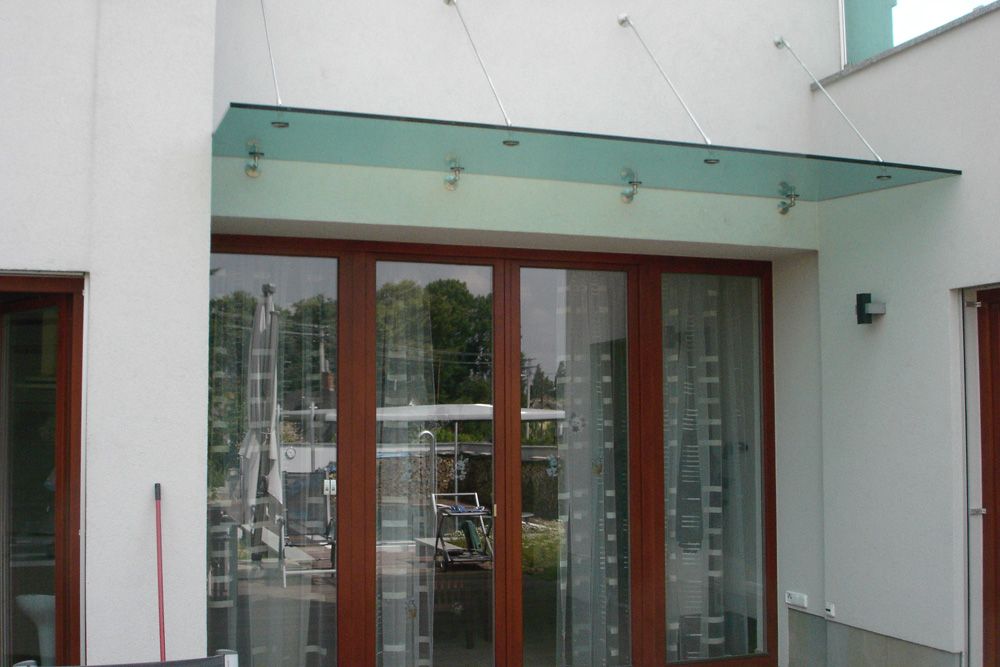

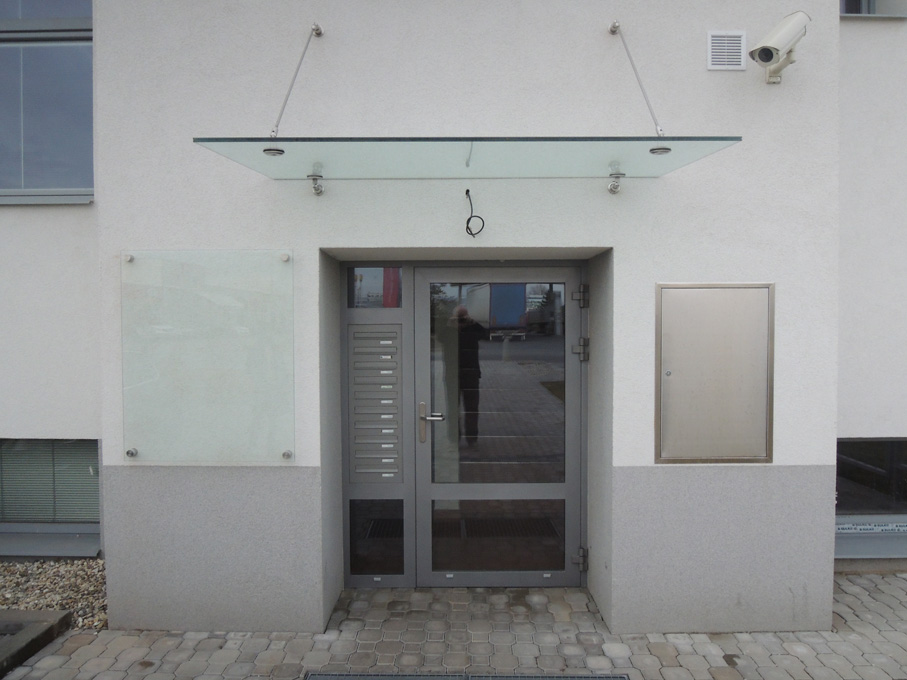

TYP- 1 – ZAVĚŠOVANÉ S NEREZ TÁHLY:

Skleněné systémy stříšek vytvářejí architektonicko – estetický doplněk ke stavbě, ale také zcela funkční ochranu proti nepříznivému počasí. Použitý materiál sklo, které je zavěšeno pouze na nerez terčích, se hodí k moderním stavbám i jako doplněk k historickým budovám. Markýzy plní funkci ochrannou jako je ochrana proti dešti a sněhu nebo proti slunci. Kování pro tyto stříšky jsou vyrobeny z kvalitního nerez materiálu s certifikací.

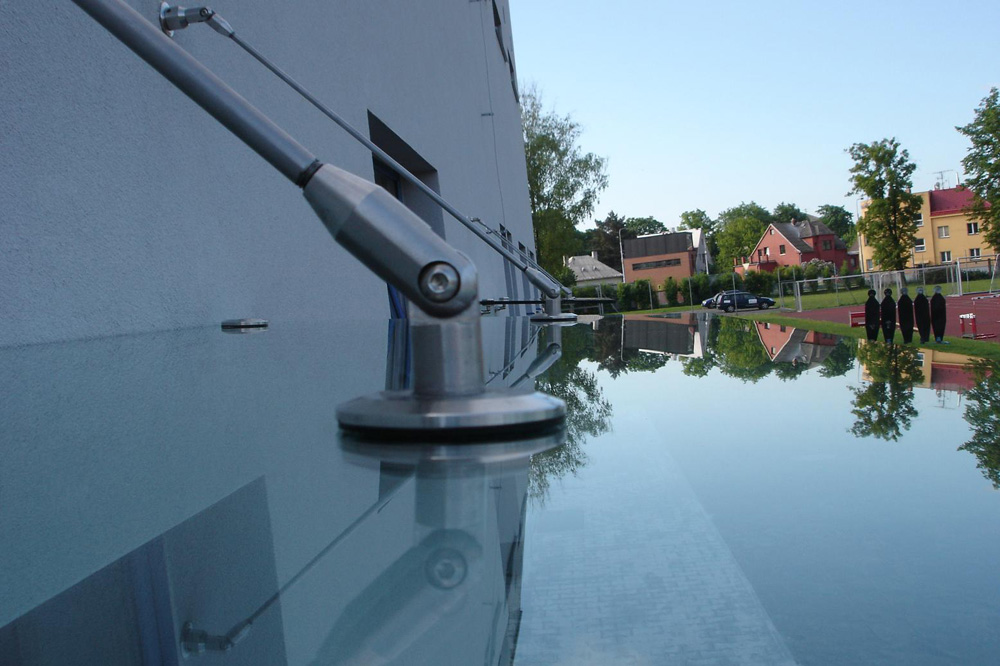

Kování na jednoduchou markýzu se dvěma táhly a z jednoho kusu skla, obsahuje čtyři kusy nerezových terčů do skla pro bodové uchycení skla , systém dvou táhel a čtyři nerez úchyty pro uchycení do fasády či pláště.

Jako sklo je použito lepené bezpečnostní sklo (VSG), složené ze dvou skel tvrzených (ESG nebo TVG) s použitím bezpečnostní fólie. To zaručuje bezpečnost i při násilném rozbití skla – sklo se nevysype a drží na fólii. Sklo je celoobvodově broušeno s vrtanými čtyřmi otvory pro uchycení nerez bodů. Je odolné na zatížení sněhem, proti krubobití, proti pádu ledových rampouchů apod.

Sklo může být čiré, s mléčnou nebo barevnou fólií, s potiskem ( hustota vzorku podmiňuje ochranu proti slunci) nebo s použitím barevných skel.

Skla mohou být opatřena ( za příplatek) silikonovým těsněním pro utěsnění prostoru mezi sklem a stěnou a okapničkou z plexiskla , pro odvod vody z konce skla.

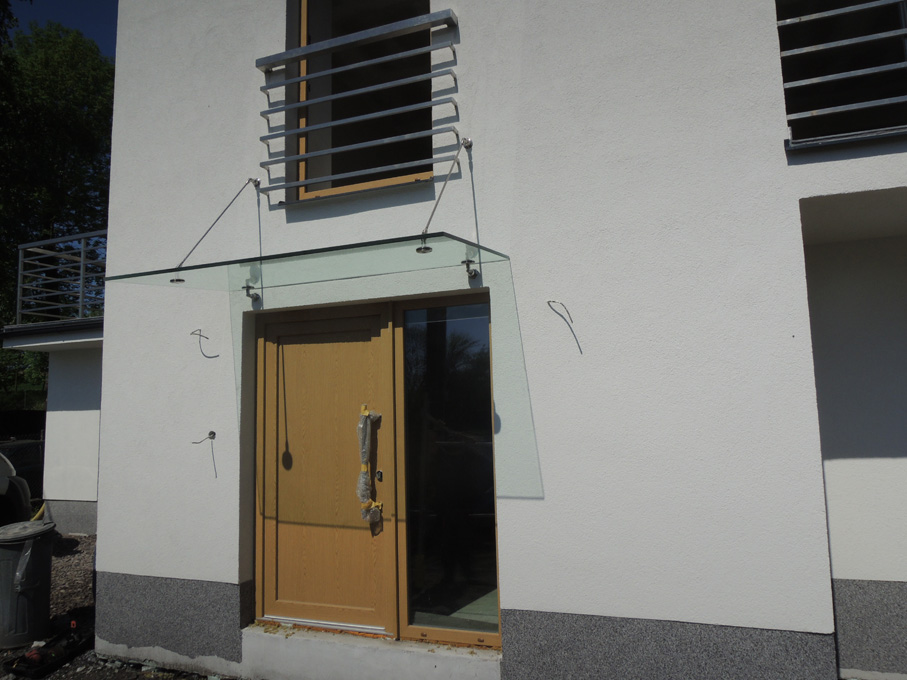

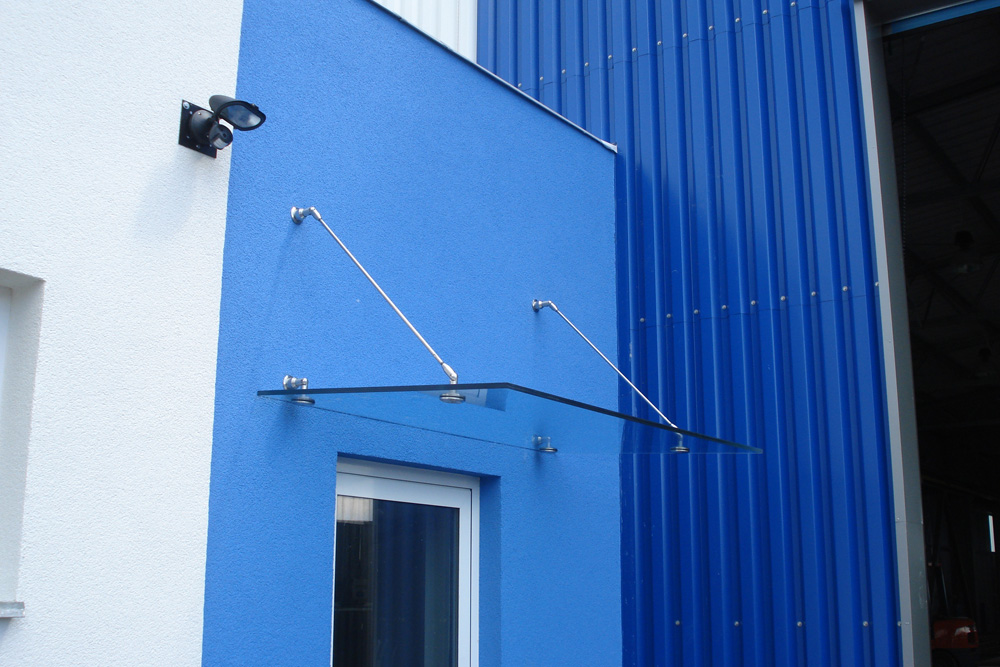

MARKÝZY S JEDNÍM SKLEM - SYSTÉM TERČŮ PRŮMĚR 60 PRO SKLA DO MAX. DÉLKY 1600MM A VYLOŽENÍ 1200MM.

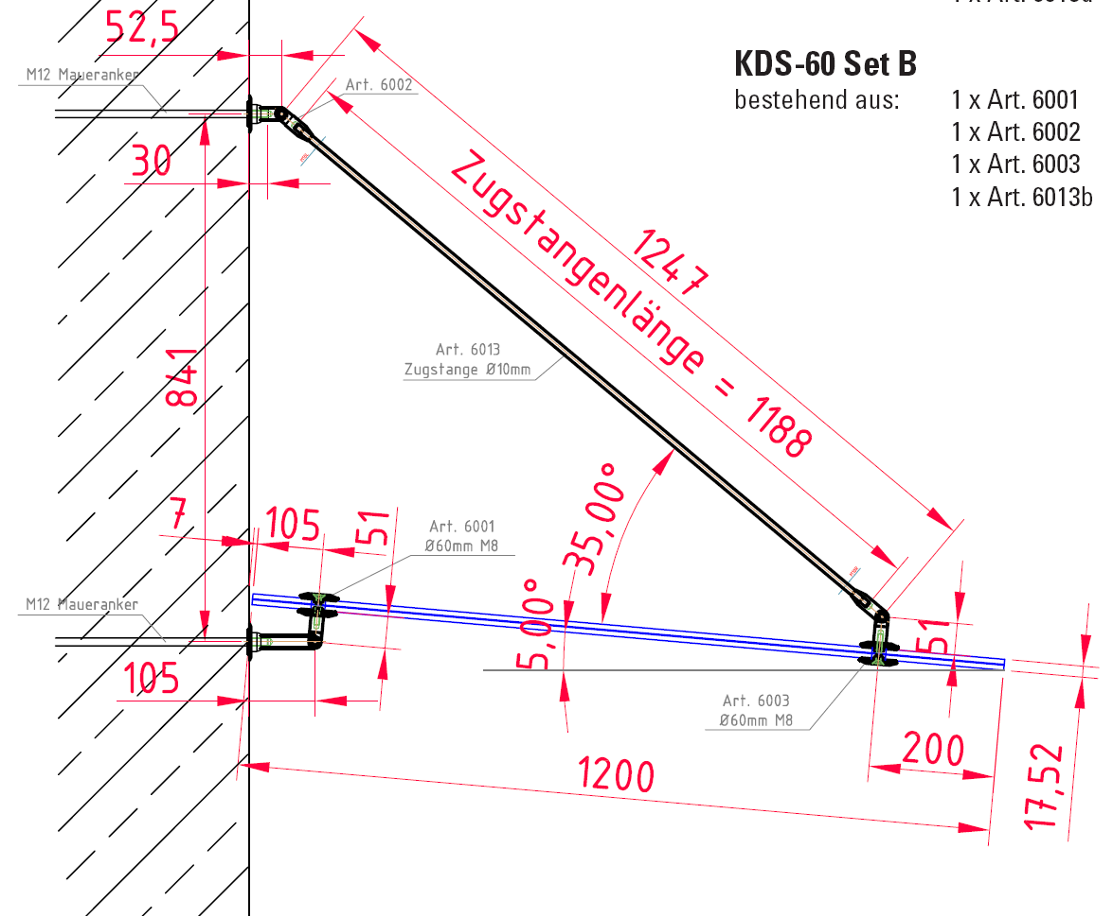

Nejekonomičtější varianta. Kování s průměrem terčů 60mm se používá do maximální velikosti skleněné tabule 1600 mm a vyložení max. 1200mm. Rozměry si můžete určit v tomto intervalu jakékoliv, výroba probíhá na zakázku. Orientační cena za dodávku a montáž skleněné markýzy velikosti 1600 x 1200mm s čirého skla je 25 500,- Kč bez DPH/ kompletní markýza( + dopravní náklady dle skutečnosti). Níže je ideální obrázek umístění kotev a terčů na zdivu. Kóty se dají přizpůsobit vašim požadavkům.

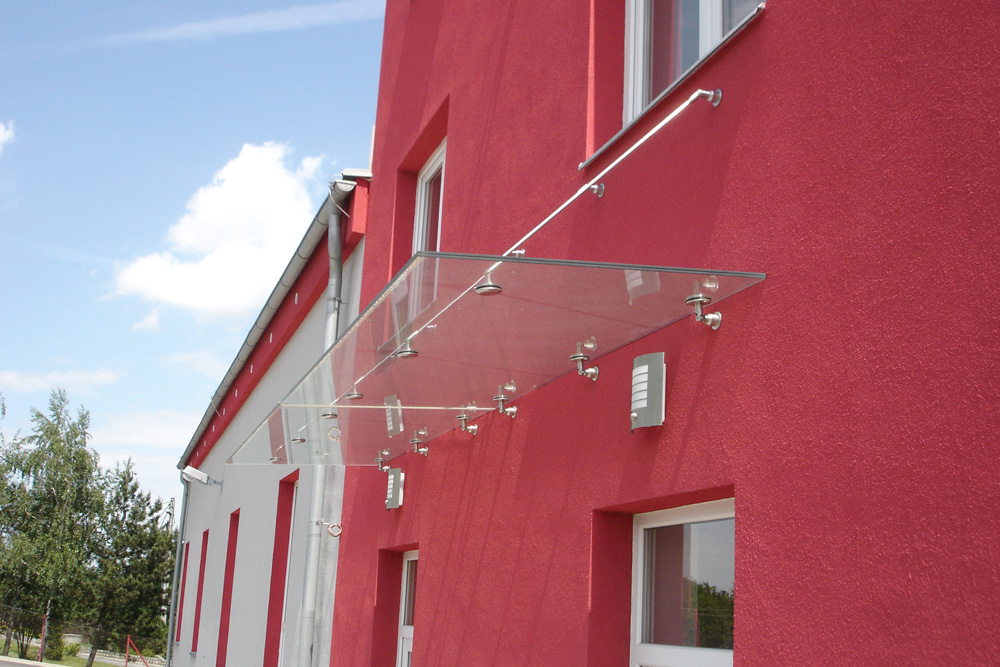

MARKÝZY S JEDNÍM SKLEM - SYSTÉM TERČŮ PRŮMĚR 80 PRO SKLA DO MAX. DÉLKY 2000MM A VYLOŽENÍ 1500MM.

Pro větší velikosti skel používáme nerez kování s průměrem terčů 80mm.Rozměry mohou být jakékoliv, až do max. velikosti - 2000 x 1500mm. Vyložení 1500mm je maximální. Délka markýz může být i větší. Toho docílíme sdružením několika táhel a většího množství terčů, nebo sdružením více skel vedle sebe.

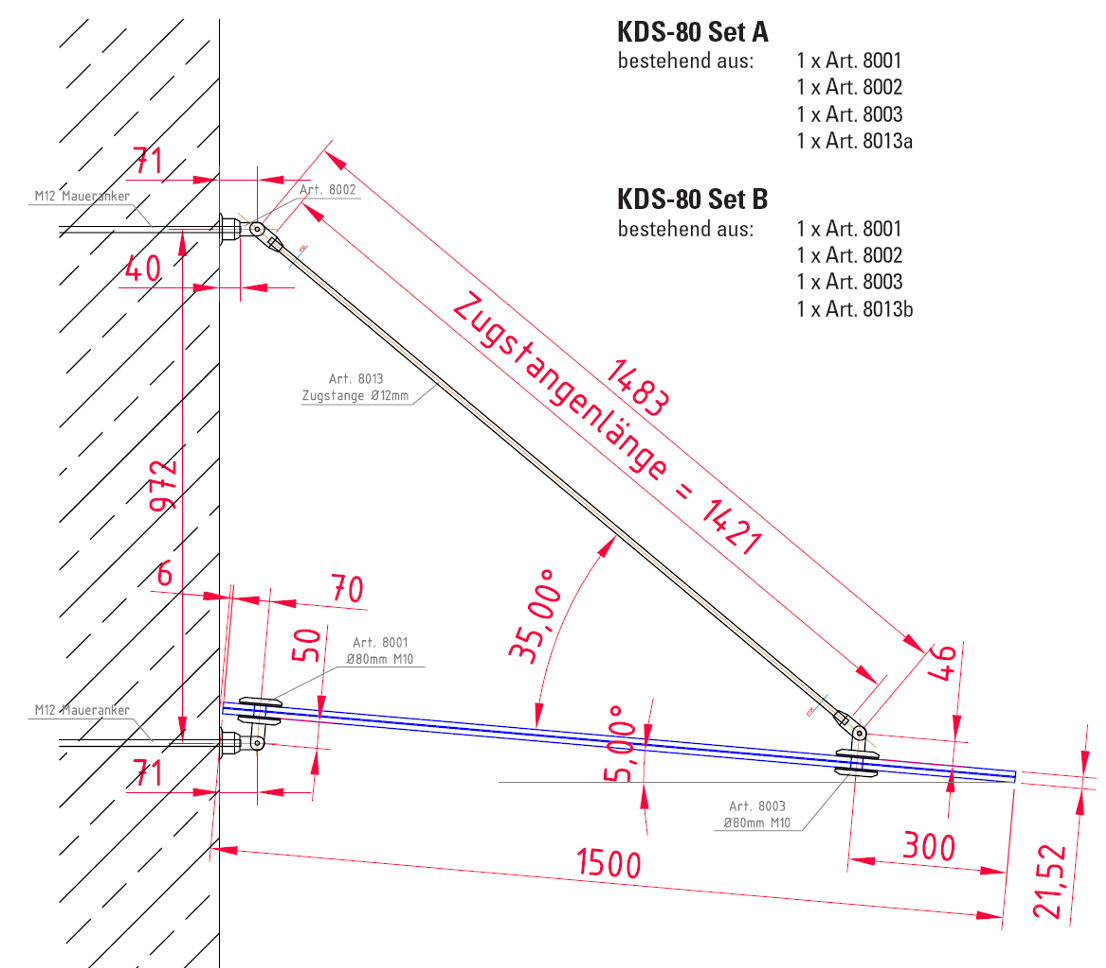

Orientační cena za dodávku a montáž skleněné markýzy velikosti 2000 x 1400mm s čirého skla je 31 200,- Kč bez DPH/ kompletní markýza, bez dopravních nákladů. Níže obrázek ideálního kotvení do zdiva u velikosti skla 2000 x 1500mm.

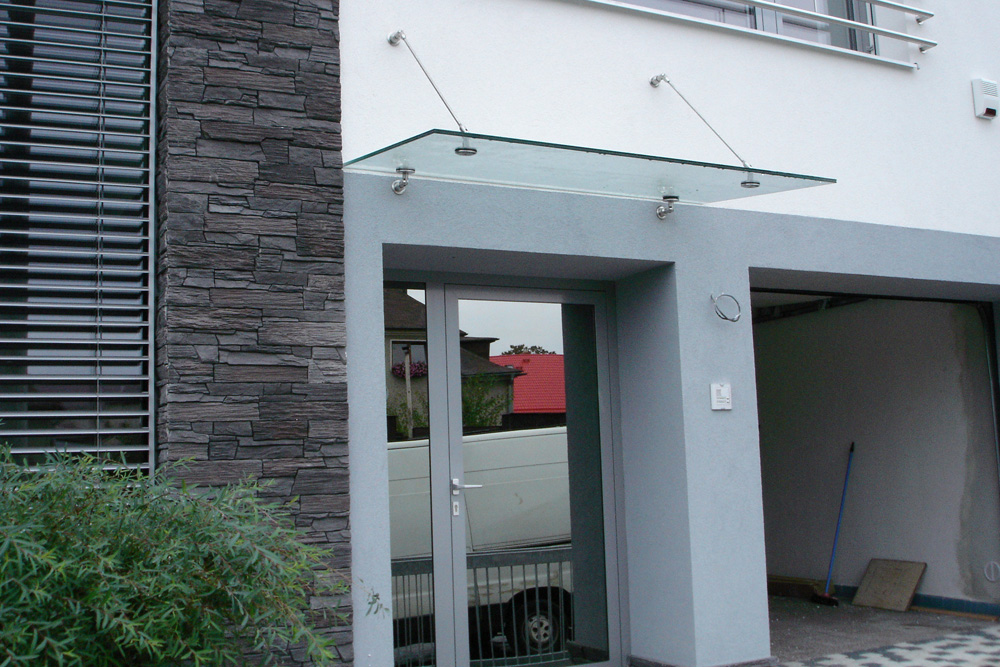

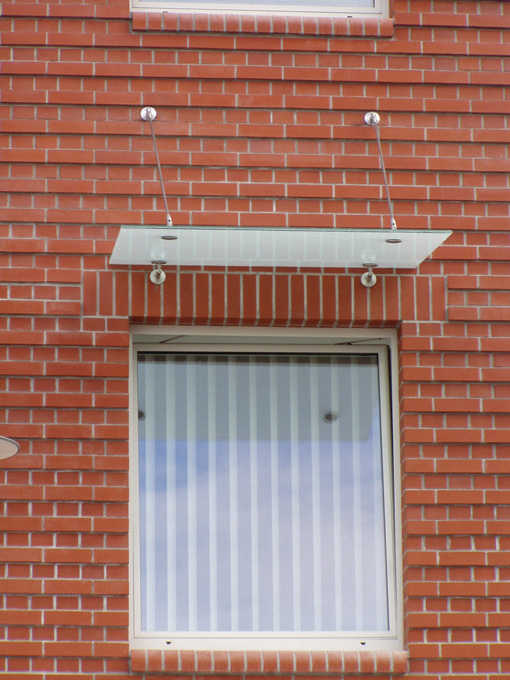

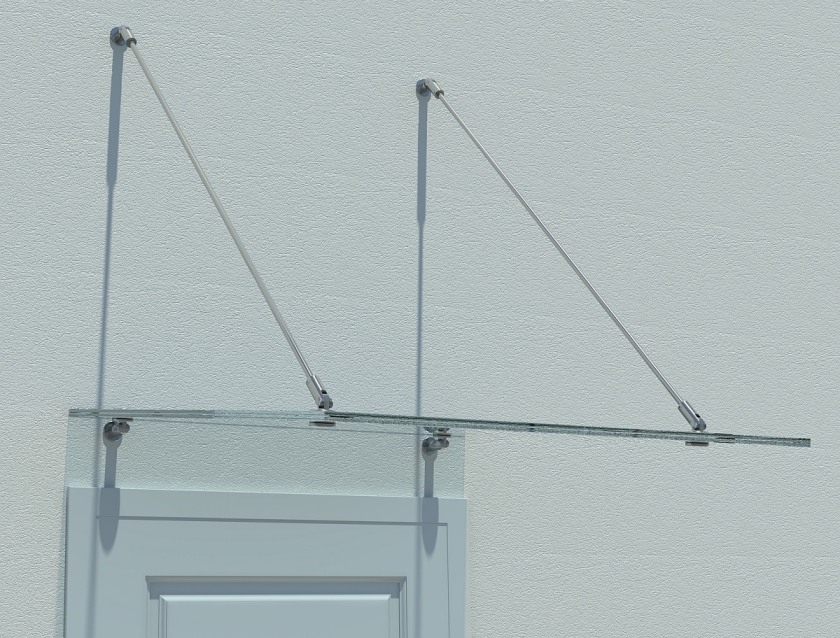

MARKÝZA SYSTÉM DVOU TÁHEL – EKONOMY.

Ekonomicky výhodný systém kování z nerez oceli, pro sklo velikosti max. 1600 x 1200mm.

Kotvení do stěny pomocí závitové tyče M 16.

Sklo stejné jako u systému KDS 60 , 2 x 8mm ESG ( kalené), broušené s vrtanými 4 ks otvorů.

Cena stříšky velikosti 1600 x 1200mm, za kompletní dodávku kování , skla , včetně montáže je : 17 700,- Kč bez DPH. + dopravní náklady do místa montáže.

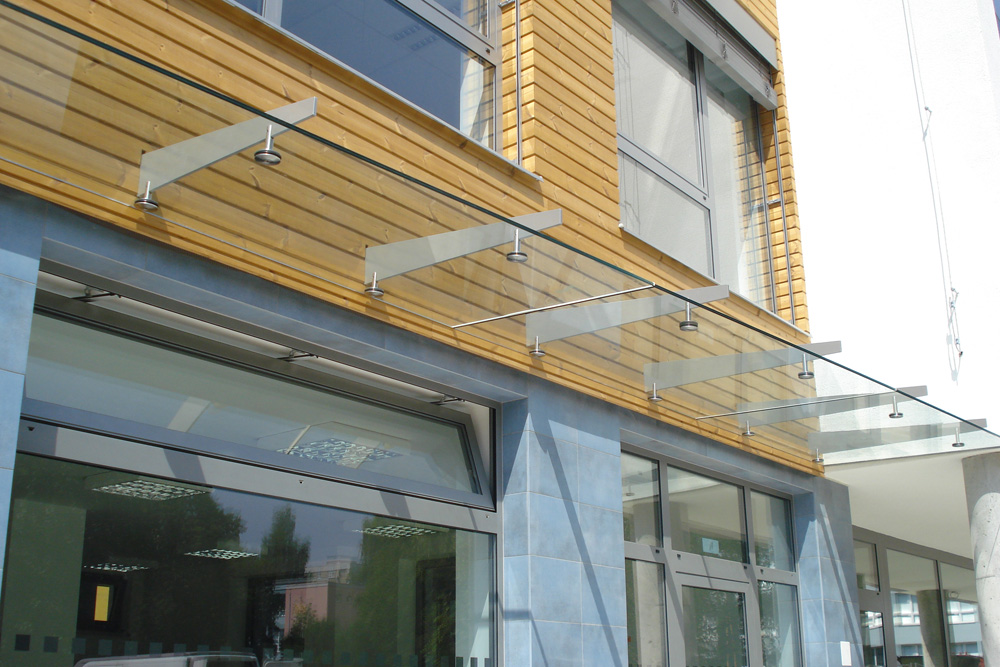

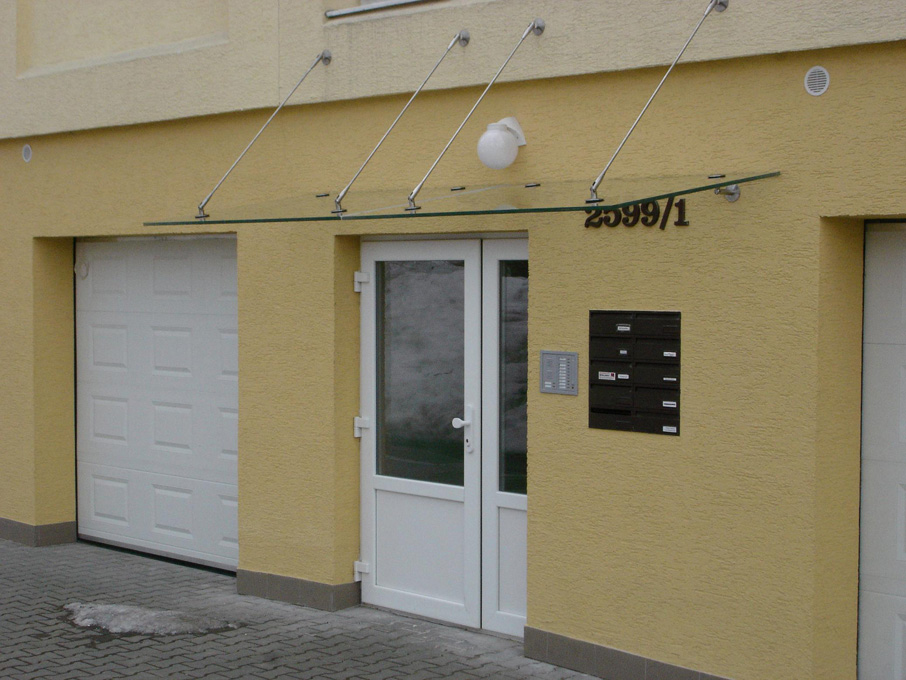

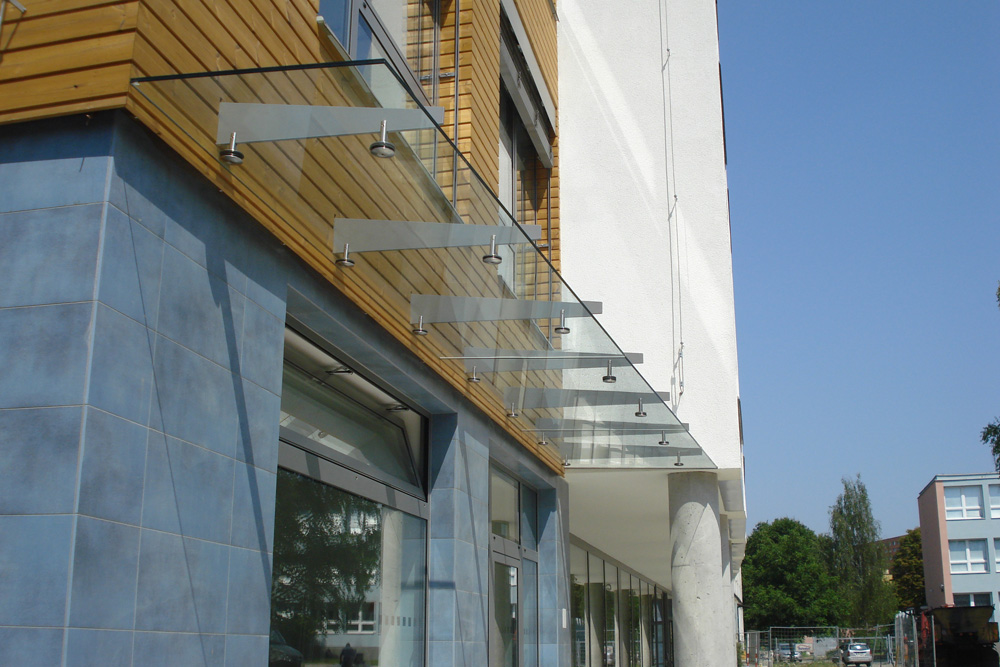

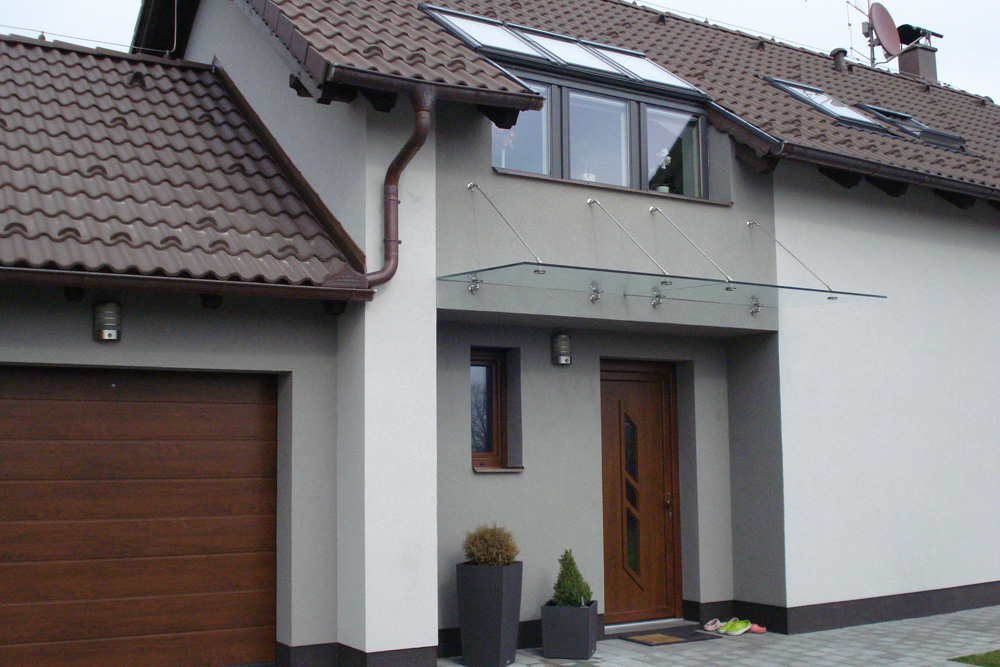

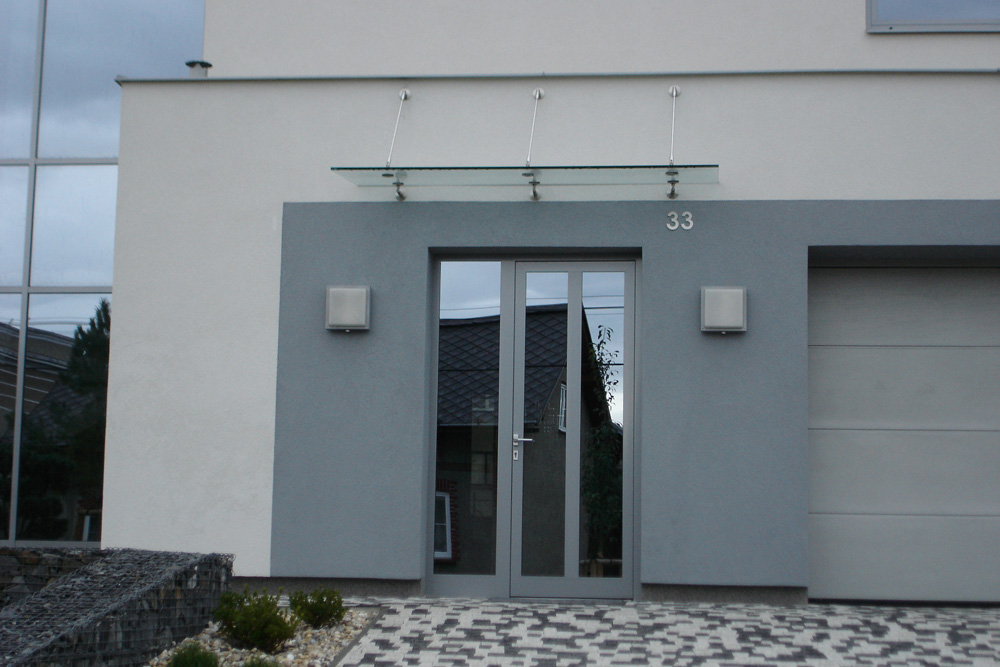

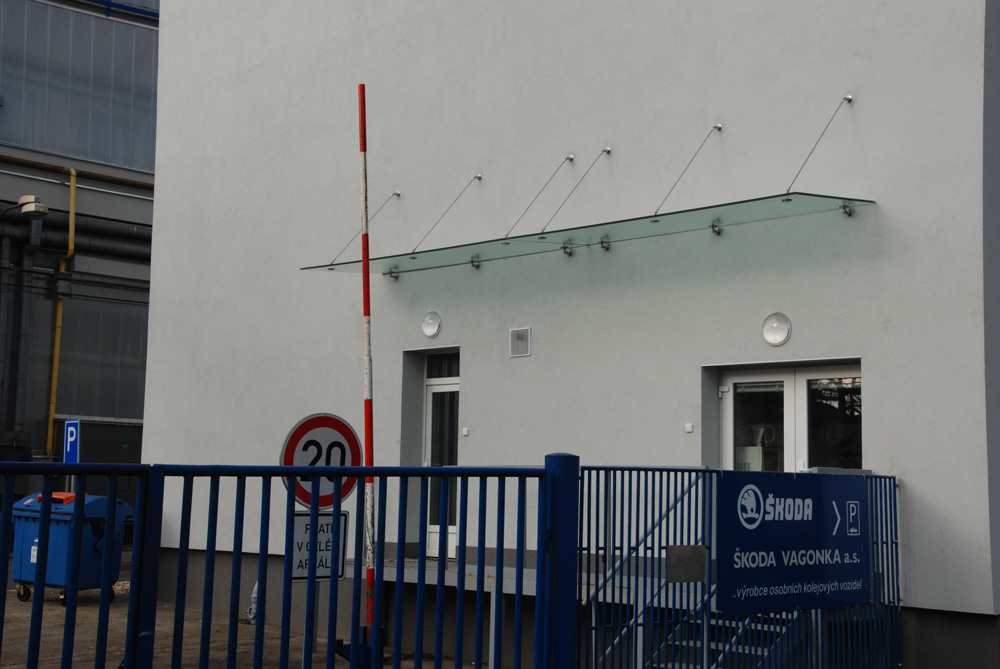

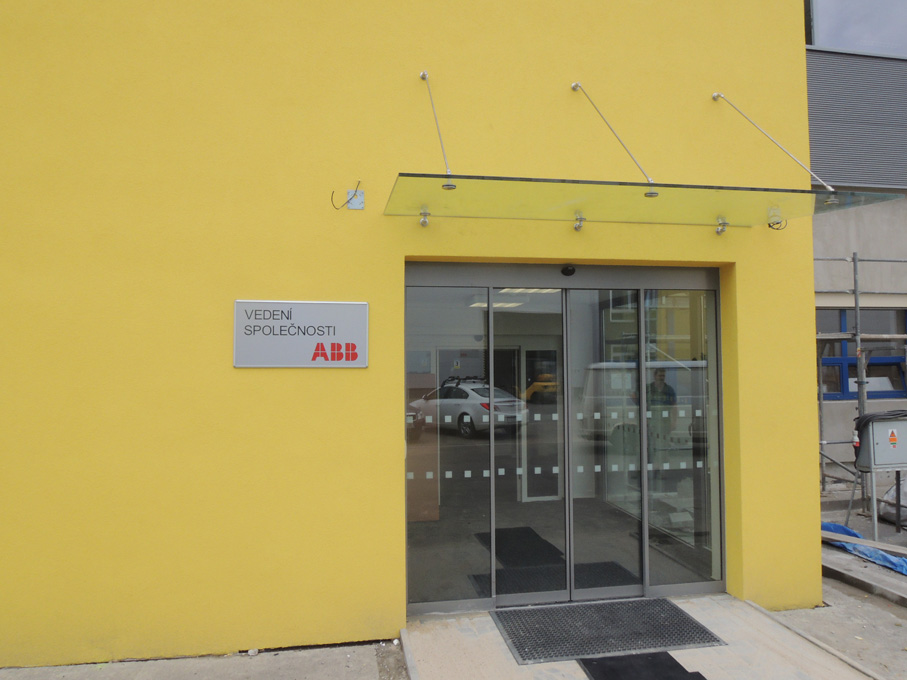

MARKÝZY S JEDNÍM SKLEM NA VÍCE TÁHLECH A TERČÍCH.

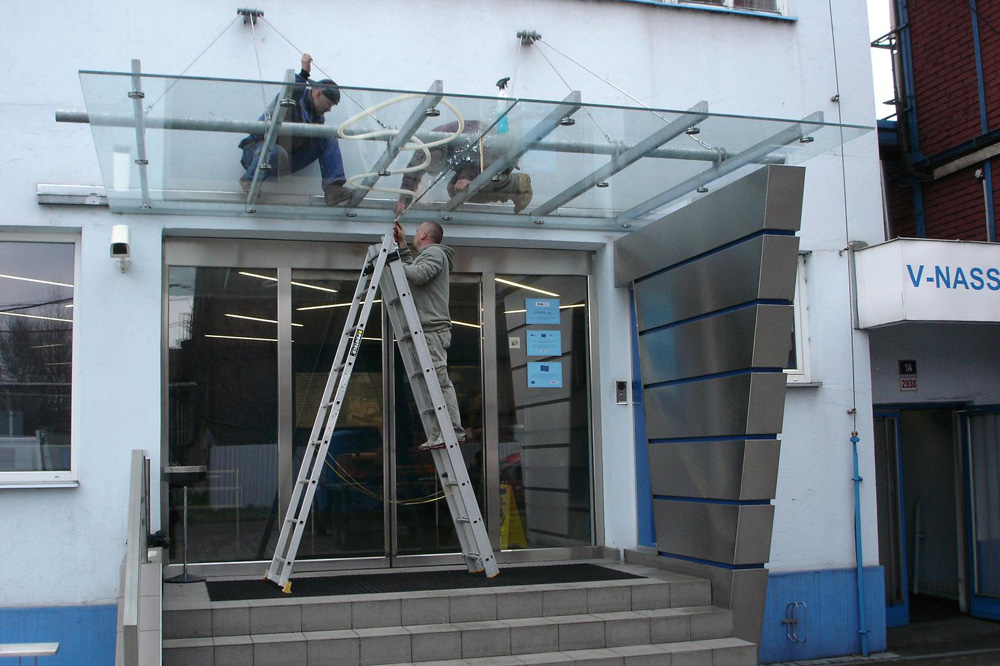

Markýzy z jednoho kusu skla se dají navrhnout o maximálním vyložení od fasády - 1500mm. Maximální délka skla závisí na počtu táhel a terčů. Rovněž u větších délek dimenzujeme silnější sklo ( používá se skladba lepeného skla 2 x 10 mm + folie nebo 2 x 12 mm + folie). Maximální délka skla z jednoho kusu je při použití dvou táhel a 4 terčů 2300mm, při použití tří táhel a 6 terčů - 3200mm a při použití čtyř táhel a 8 terčů je maximální délka skla cca 3800mm. Montáže těchto markýz jsou náročné a nákladné ( použití jeřábu a spec. přísavek) a cenu Vám spočítáme na konkrétní poptávku.

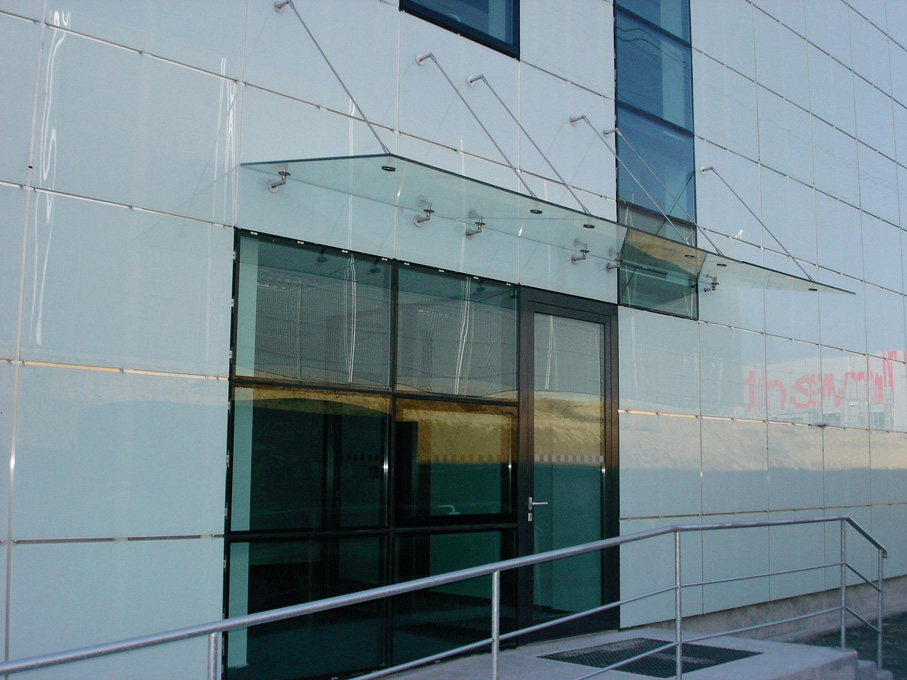

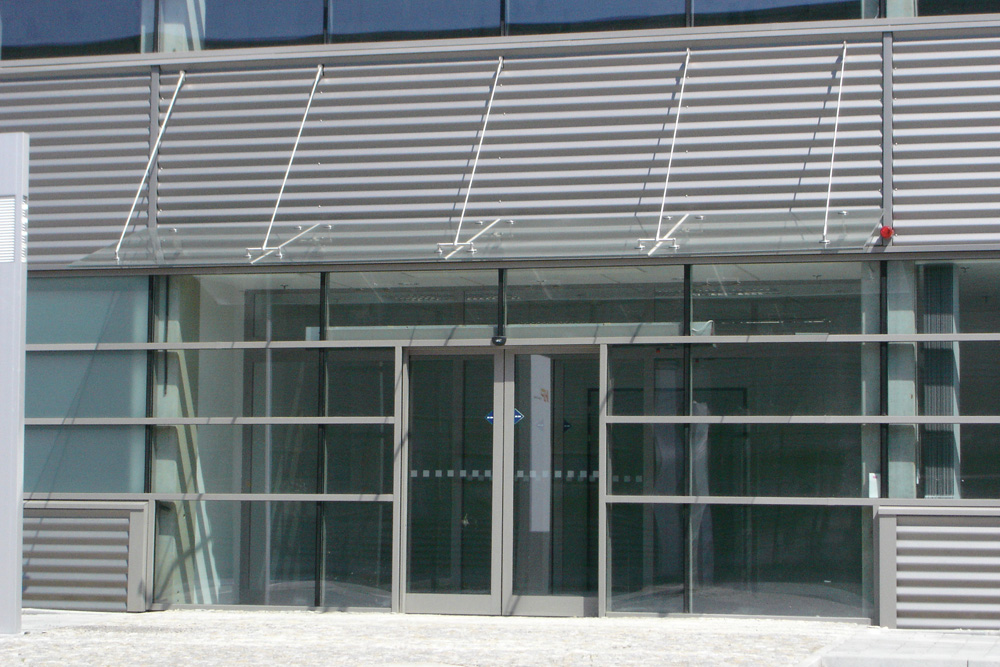

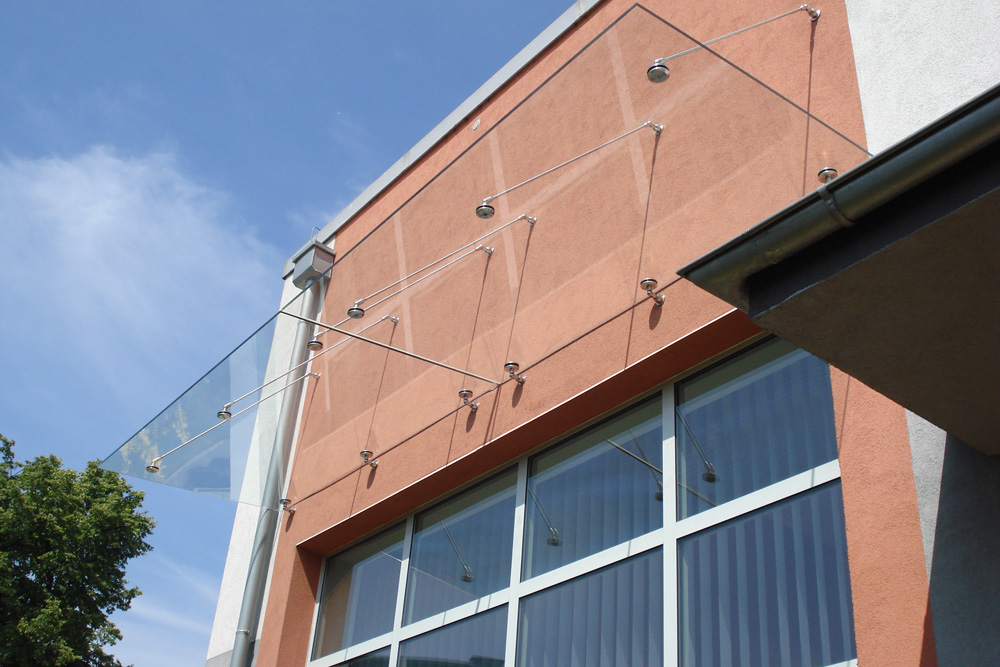

MARKÝZY SDRUŽENÉ S VÍCE SKEL.

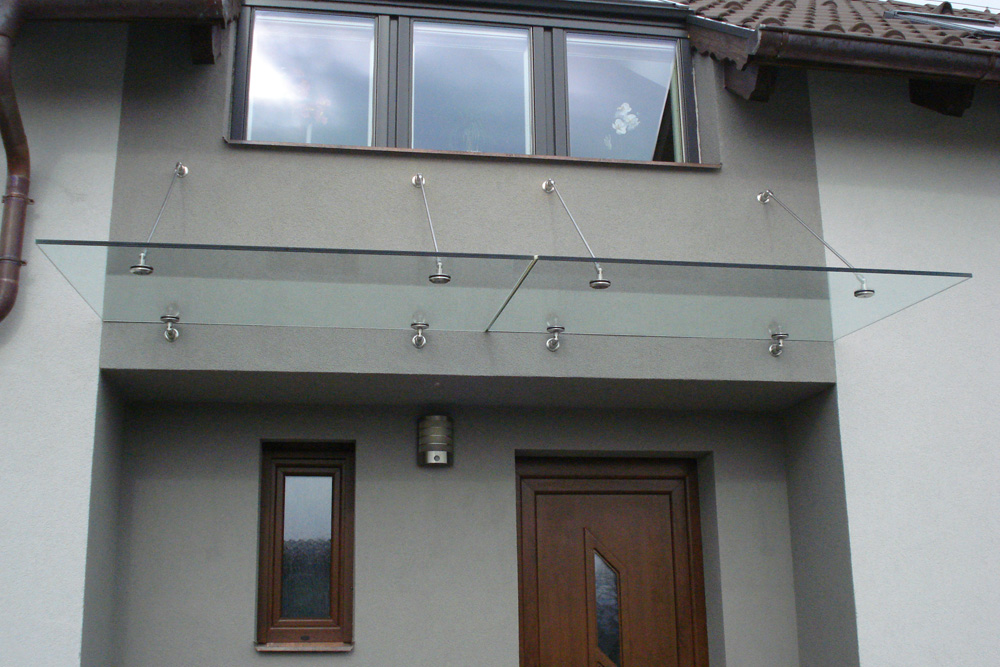

Druhou možností je sdružit vedle sebe více skel např. o velikosti do 2000mm. Při požadavku na větší délku zastřešení je možno sdružit několik jednotlivých markýz vedle sebe a mezery vytmelit silikonem nebo vhodným silikonovým těsněním. Takto se může vytvořit nekonečně dlouhé zastřešení.

OBECNÉ ZÁSADY KOTVENÍ MARKÝZ DO FASÁDY.

Konzoly se kotví do stěny ( zdiva , betonu) pomocí závitových tyčí M12, chemickými kotvami.

Dle podmínek se konzoly mohou upevnit přivařením (přišroubováním) k pomocné ocelové konstrukci nebo přešroubováním až do vnitřní stěny.

Pokud je fasáda zateplena, je vhodné provést přípravu nakotvení dopředu, ale je možno rovněž montovat uchycení markýz až po tomto zateplení. Zateplením procházíme speciální trubkou – průchodkou se silonovou vložkou.

Ideální úhel mezi sklem a táhlem je 40-45 stupňů. Úklon markýzy od stěny doporučujeme max.do 5 stupňů.

Při zadávání markýz nám musíte poskytnout všechny dostupné informace, o zateplení a materiálu do kterého se bude kotvit kování.

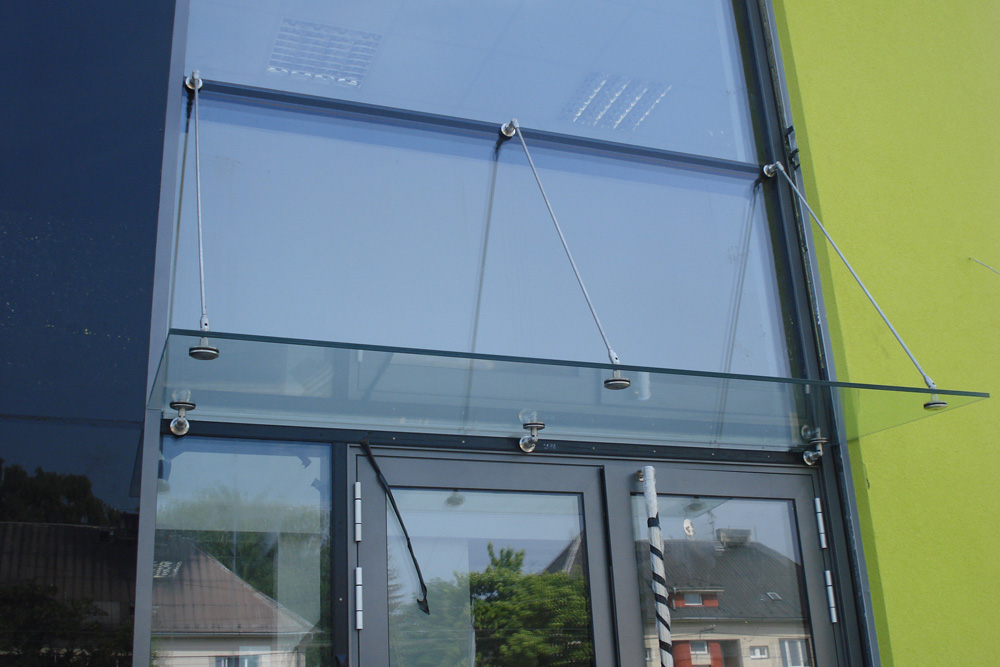

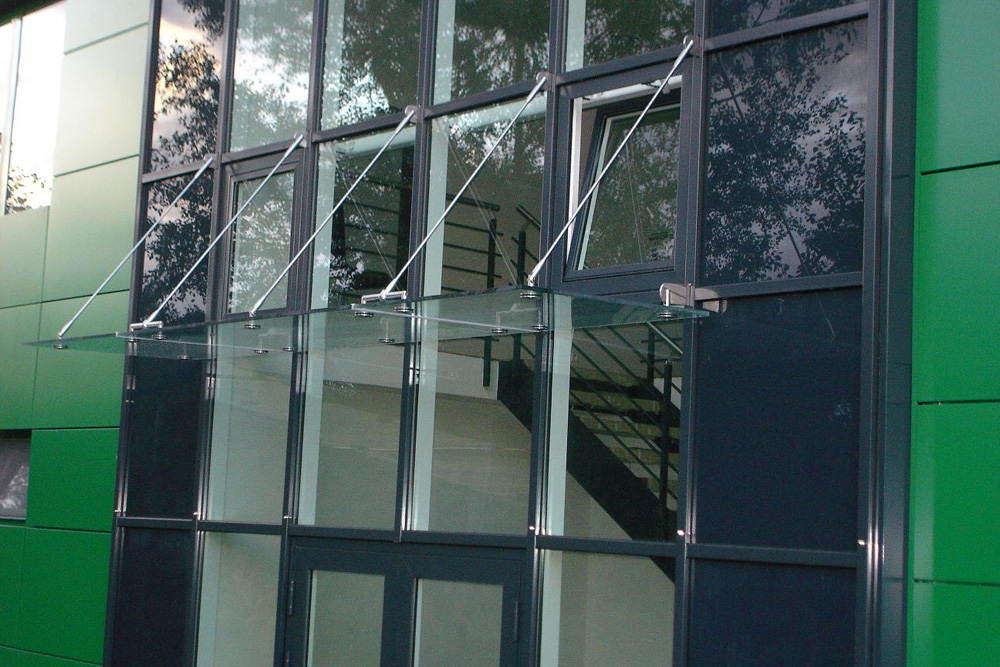

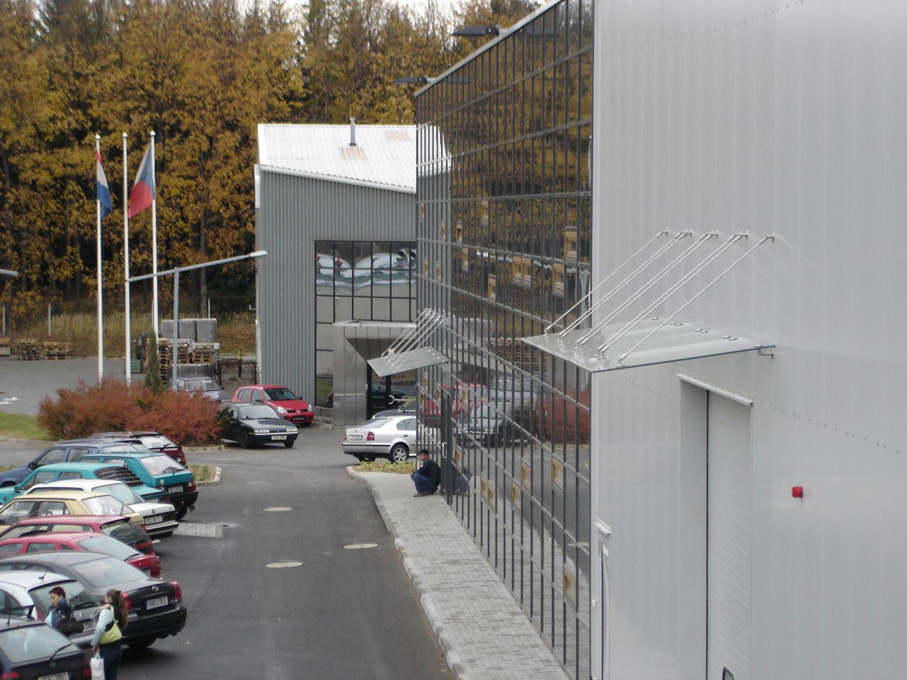

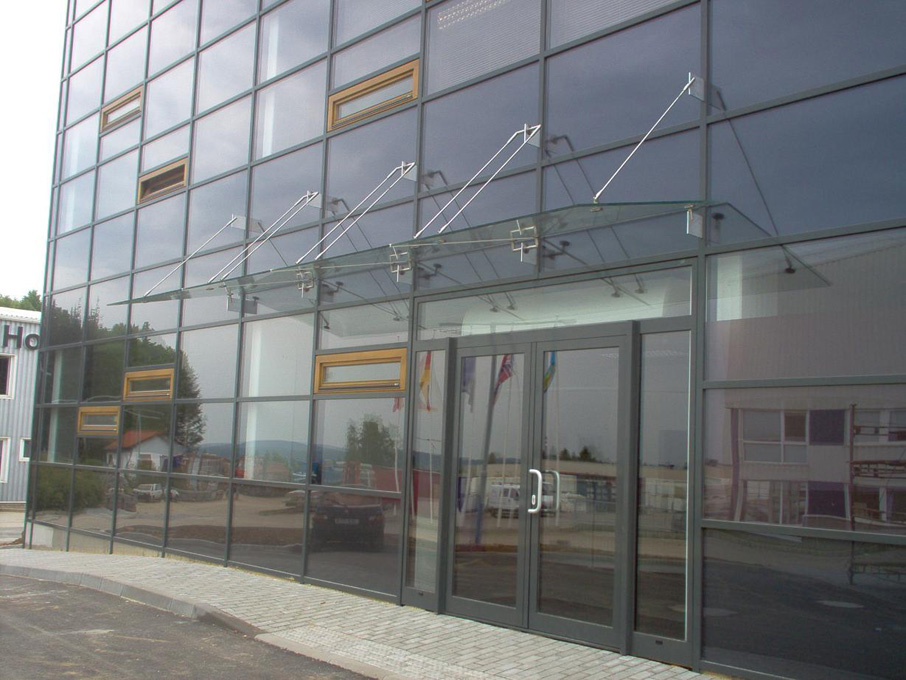

U celoskleněných fasád je možno po dohodě s výrobcem Al fasády, aplikovat do svislých sloupků pomocné kotvící desky, tzv. žiletky, na které se konzoly upevní atypicky vyrobeným úchytem.

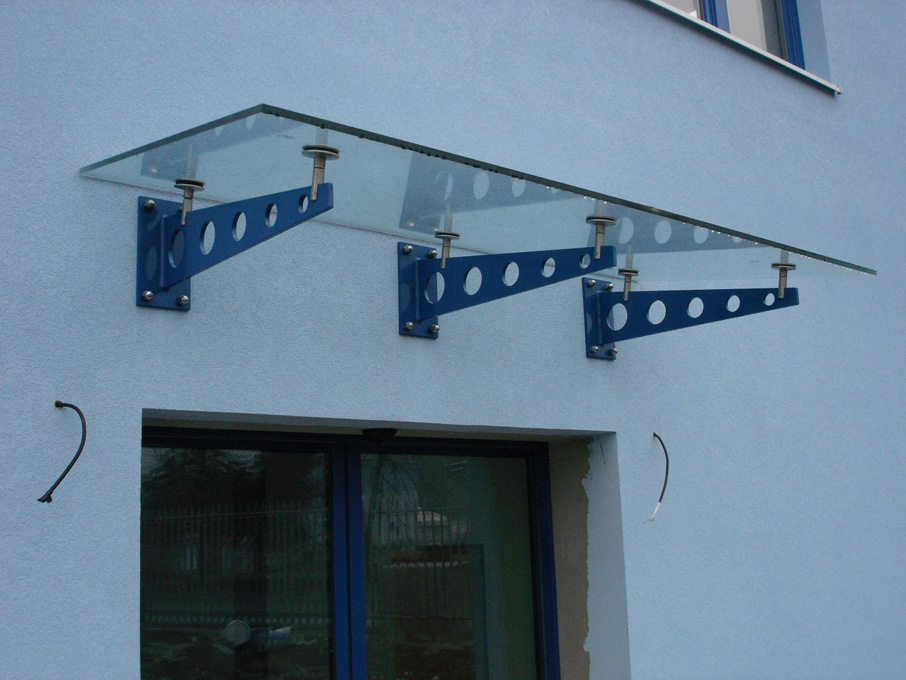

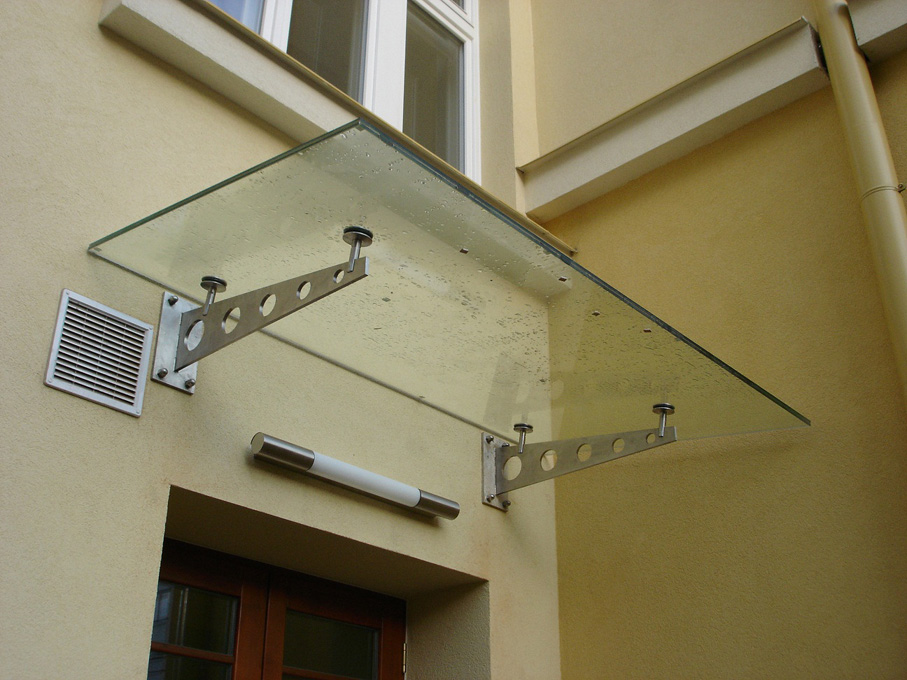

TYP –2 SYSTÉM DVOU KONZOL:

Konzoly jsou vyrobeny z kvalitní oceli nebo na přání z nerezi.. Jako nosný prvek jsou použity dva kusy ocelových konzol na kterých jsou osazeny čtyři kusy nerezových prvků - terčů pro bodové uchycení skla. Konzoly jsou uchyceny přes roznášecí a kotvící desku do zdi a jsou opatřeny kvalitní povrchovou úpravou, dle Vašich požadavků (barvy RAL , komaxit, zinkování.). Terče jsou vyrobeny z nerez oceli.

Použité sklo je bezpečnostní lepené a kalené , stejně jako v případě zavěšovaných markýz. Rovněž výběr skla je stejný.

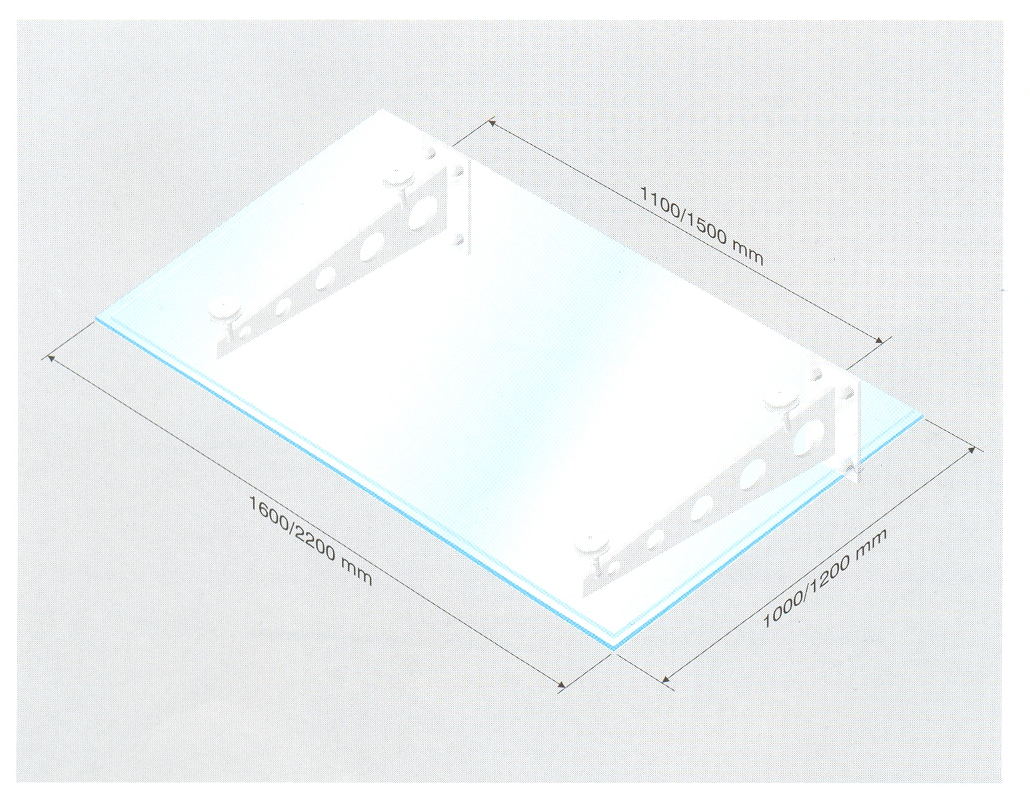

Obvyklé rozměry skla jsou : délka 1600 - 2200 mm a šířka ( vyložení od fasády) 1000mm – max. 1300 mm. Rozměry se mohou zadat přesně dle požadavků zákazníka. Při požadavku na větší délku zastřešení je možno sdružit několik jednotlivých markýz vedle sebe a mezery vytmelit silikonem nebo vhodným silikonovým těsněním. Rovněž je možno použít jedno delší sklo a tři a více konzol s nerez terči.

Kotvení do stěny je provedeno pomocí kotvících šroubů prošroubovaných přes kotvící desku do chemických kotev, mechanických kotev do zdiva nebo přivařením (přišroubováním) k ocelové konstrukci.

Konstrukce

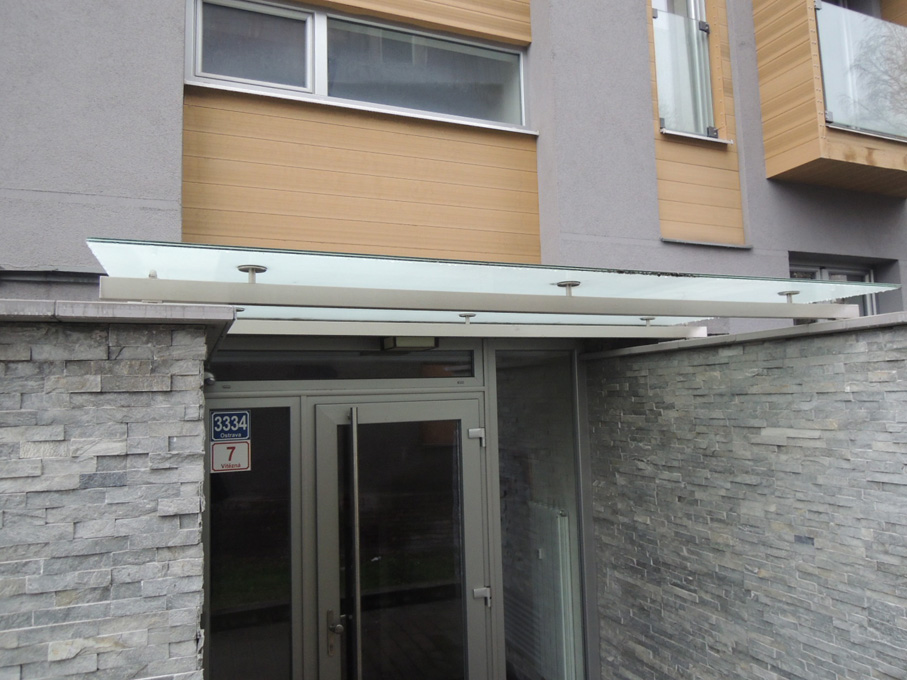

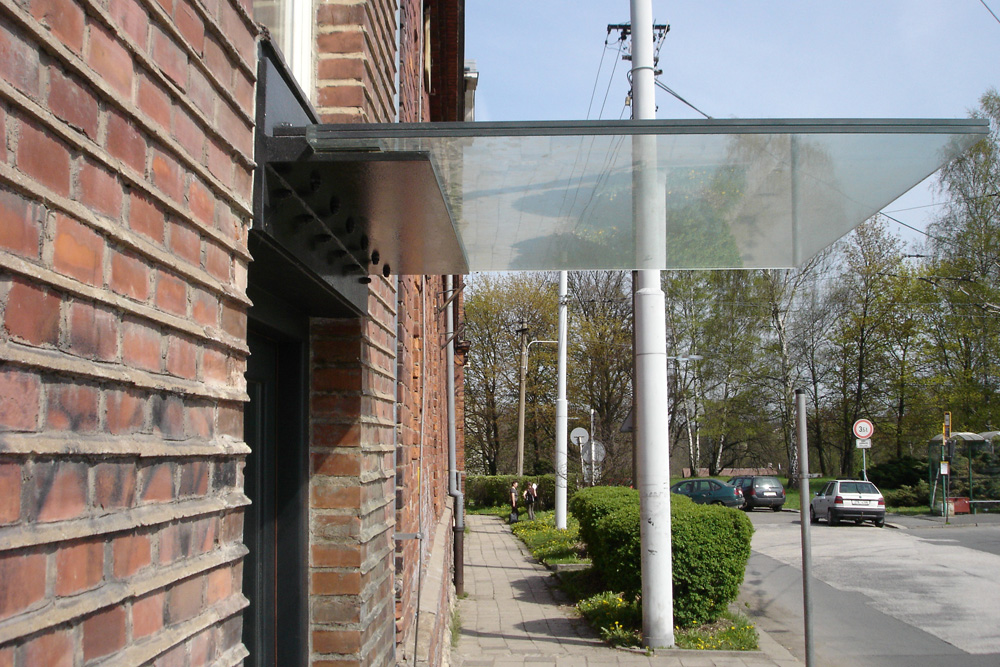

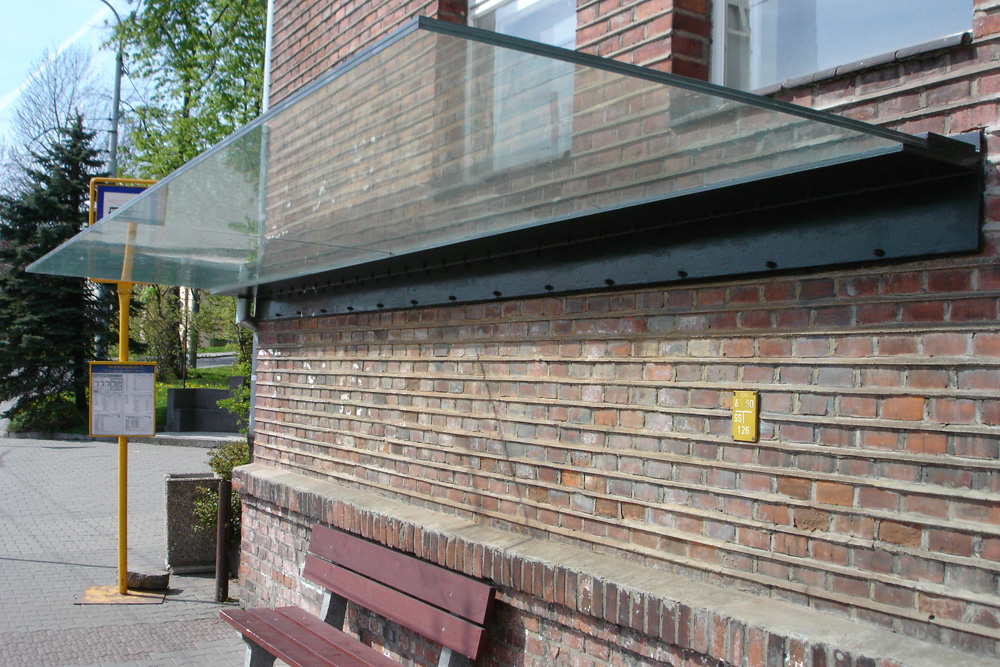

TYP- 3 CELOSKLENĚNÉ SAMONOSNÉ MARKÝZY BEZ PODPŮRNÉ OCEL. KONSTRUKCE.

Tabule skla je uchycena pouze u stěny , samosvornou ocel konstrukcí a sklo je na principu konzoly umístěno do požadované vzdálenosti. Vyložení skla od stěny je omezeno ( cca max. 1500mm.). Výroba je atypická , na míru.

TYP – 4 : ATYPICKÉ MARKÝZY S PODPŮRNOU OCELOVOU (NEREZOVOU) KONSTRUKCÍ

Pokud je třeba , např. při požadavku na větší vyložení skla od fasády, musí se vyrobit podpůrná ocel kce a na ni vhodným způsobem uchytit sklo.

Existuje mnoho variant uchycení a provedení skel na ocel. konstrukci.

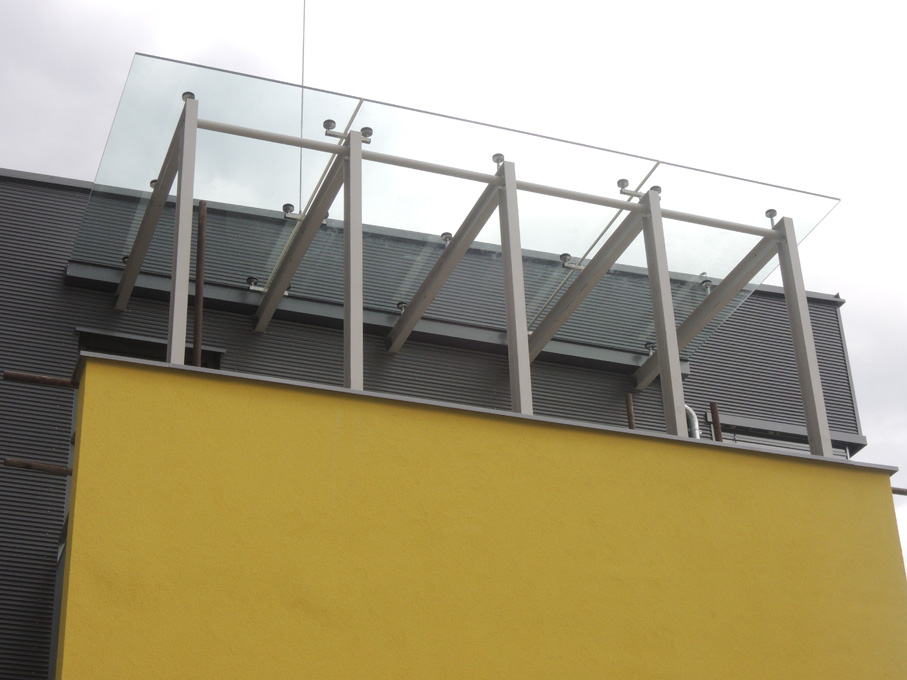

Konzultujte s náma. Níže varianta vynesení skla na nerez terčích:

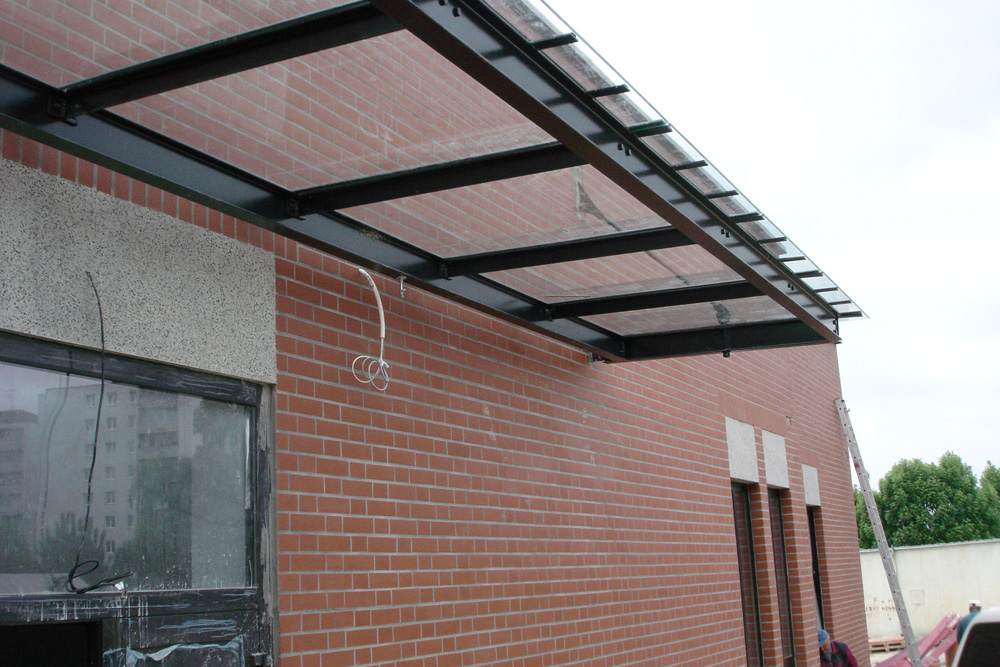

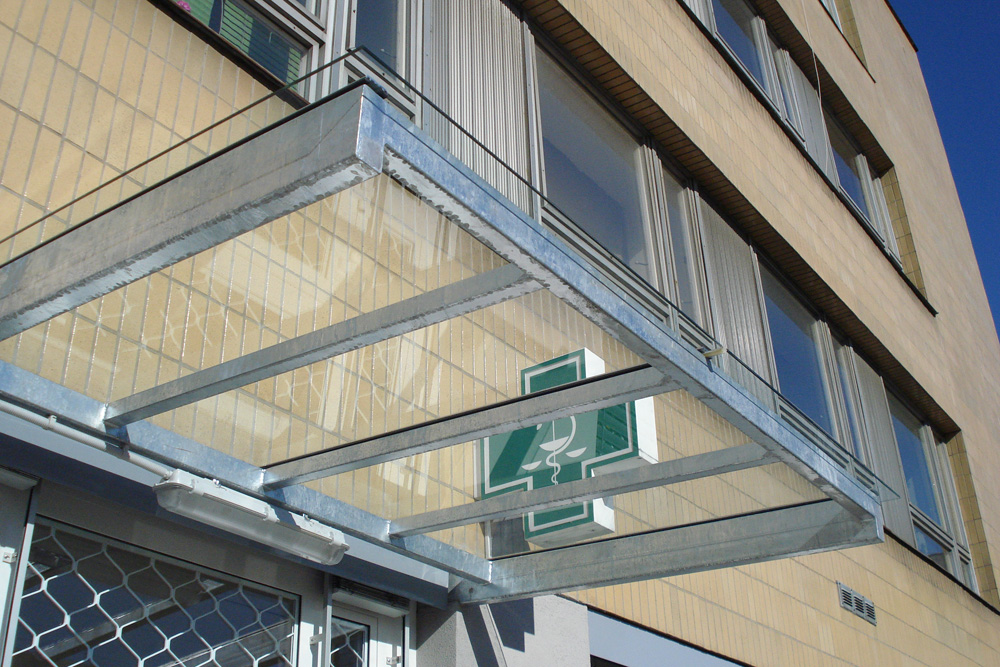

Provádíme také dodávku a montáž skla na připravenou ocelovou konstrukci, kde sklo možno uchytit pomocí hliníkové zasklívací lišty s těsněním , viz. foto
